Штукатурная станция УППР

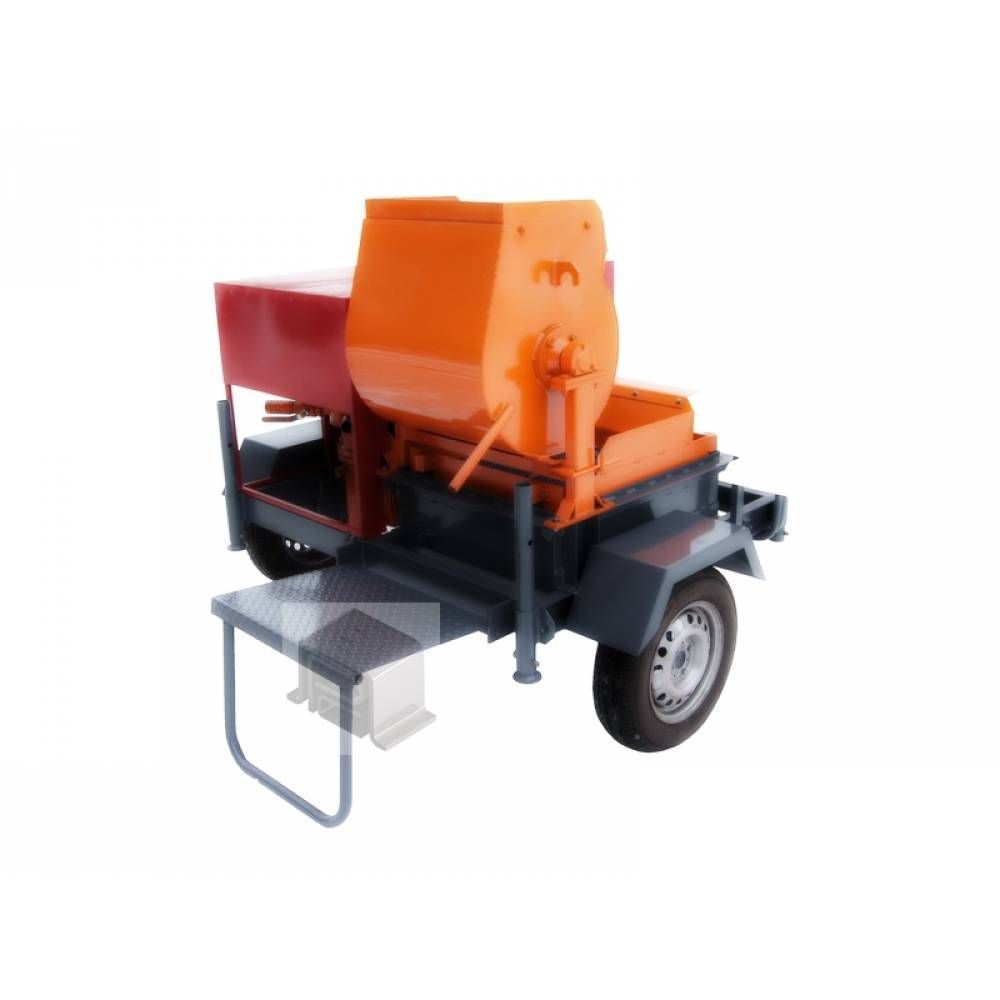

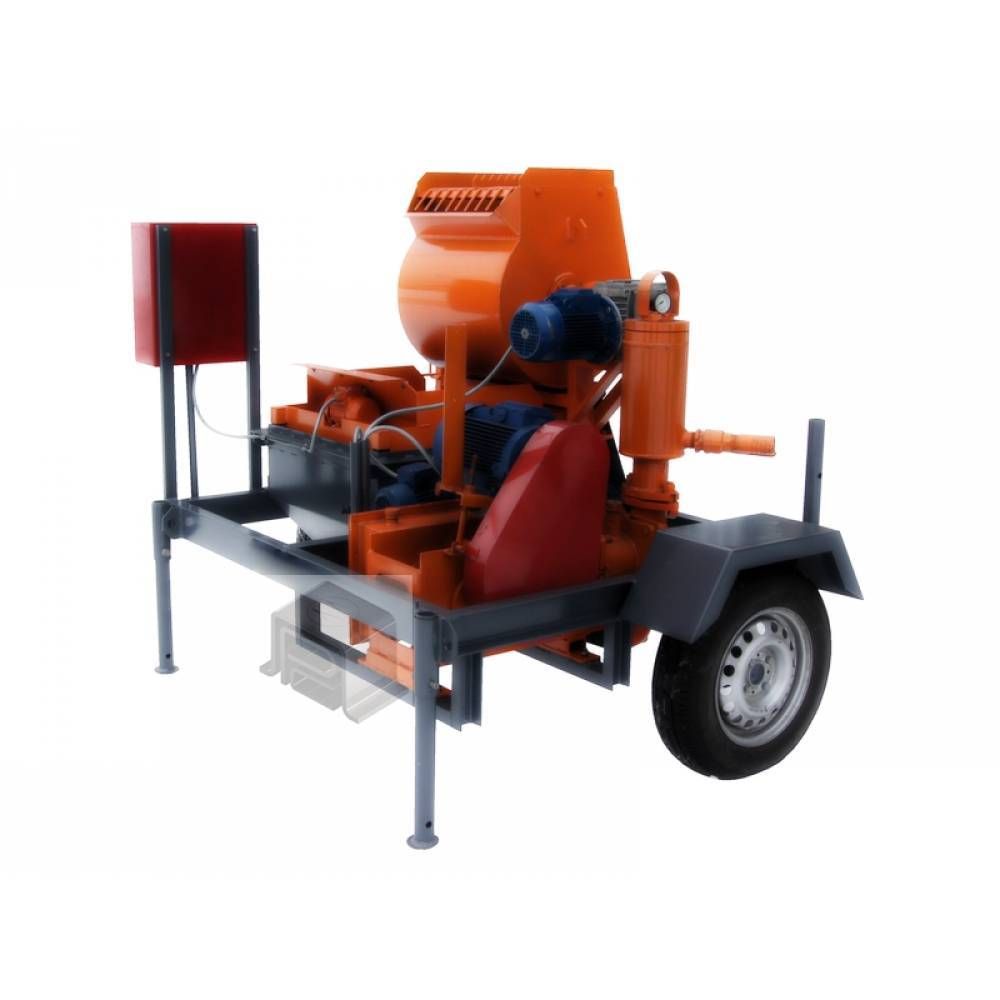

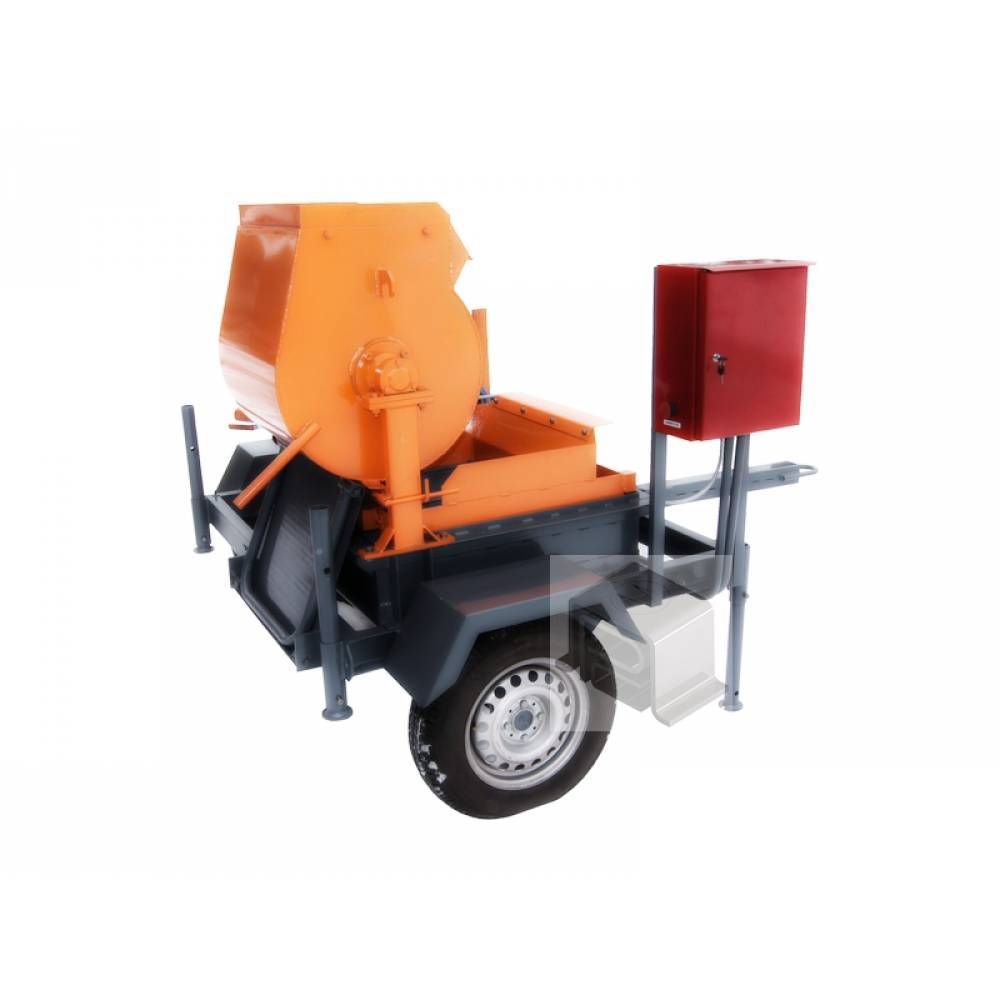

Станция штукатурная ШС-4/6-4 (современный аналог TORBOSOL UNI 30, Putzmeister P13; аналог СССР - СО-57, СО-85) выполнена в виде передвижной (на колесах) установки, в машинном отделении которой размещен комплект технологического оборудования и установлена электропусковая аппаратура. Управление работой станции осуществляется со шкафа управления.

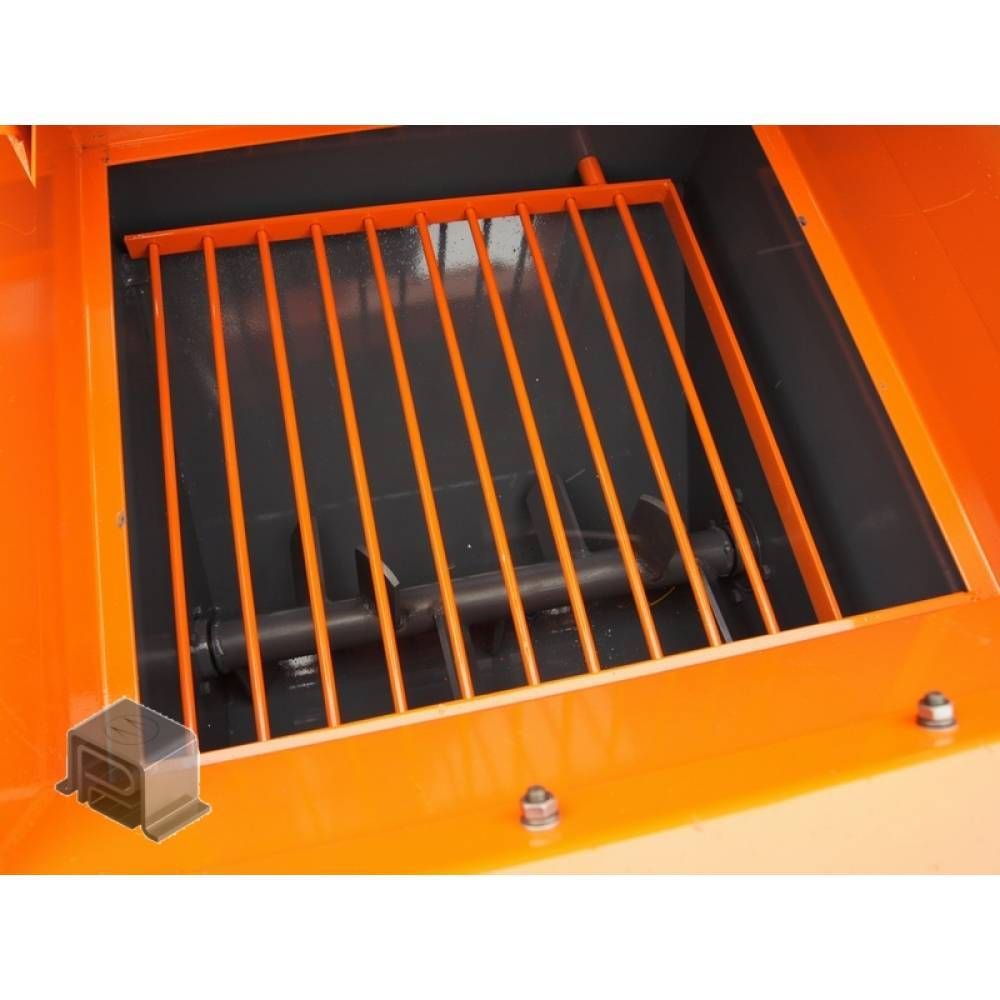

Станция штукатурная ШС-4/6-4 состоит из металлической рамы на колесах, совмещенной с приемным бункером, который имеет шнек с приводом, растворосмесителя, который имеет лопастной вал с приводом, вибросита, растворонасоса, кожуха, форсунки, шкафа управления.



Важно!: Данное строительное оборудование можно доукомплектовать

  Технические характеристики: Показатель Ед.изм Значение Производительность1 м3/час 3-4 Форсунка штукатурная, тип - ФП-4 Объем готового замеса растворосмесителя м3 0,1 Объем приемного бункера вторичного перемешивания м3 0,2 Мощность привода штукатурной машины кВт 2,07 Общая потребляемая мощность1 кВт 6,07-9,57 Время перемешивания растворосмесителя с 105...120 Частота вращения лопастного вала смесителя об/мин 71 Напряжение В 380 Растворная смесь для штукатурной машины Размер заполнителя1 мм до 5 Марка согласно подвижности по ГОСТ 28013-981 - ПК2*, ПК3, ПК4 Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 см от 9* до 14 Габаритные размеры установки / в транспортном положении     – Длина мм. 2600 / 2100 – Ширина мм. 1920 / 1920 – Высота мм. 1585 / 1700 Масса1, не менее кг. от 700 до 900

Примечание: * - в зависимости от растворонасоса, перед приобретением уточнить марку насоса



В базовую комплектацию входит минимальный набор:
штукатурный рукав ф50 - 2м, хомут ф50 - 2шт., форсунка бескомпрессорная конструкции Шаульского ф38, коврик резиновый, паспорта на установку и комплектующие.



Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6-4:

Таблица 1

Показатель Ед.изм СО-49ПА2 СО-49П2 СО-49Д Жесткие растворы - да да нет Тип производимых работ - оштукатуривание поверхности и заливка полов оштукатуривание поверхности Основной рабочий элемент насосной камеры - поршень поршень диафрагма Основные характеристики Производительность2 м3/час 3,0/4,0 3,0/4,0 4,0 Кран шаровый: − Dу мм. - 38 38 − Давление (max) МПа. - 4,0 1,6-2,5 − Рабочее давление насоса (max) кгс./см2. 35 30 15 Дальность подачи раствора2 − по горизонтали, не более м. 300 250 160 − по вертикали, не более м. 130 80 35 Ход поршня мм. 120 90 - Ход плунжера мм. - - 90 Длина гильзы мм. 220 188 - Диаметр поршня мм. 100 100 - Диаметр плунжера мм. - - 90 Масляный картер зубчатой передачи - - - + Шары обрезиненные, диаметр мм. 50 и 70 50 и 70 60 и 60   Достоинства ШС-4/6-4:

• Плунжерно-диафрагменная и поршневая (в зависимости от растворонасоса) схема подачи штукатурной машины гарантирует надежность эксплуатации и высокую ремонтопригодность.
• Низкая потребляемая мощность штукатурной машины.
• Габариты, удобные для перевозки.
• Минимальный вес при максимальной производительности.
• Быстрое приведение штукатурной машины в рабочее состояние.
• Регулируемые лопасти растворосмесителя.
• Подгребающие лопатки растворосмесителя.
• Штукатурная машина транспортирует широчайший спектр смесей.
• Регулировка производительности штукатурной машины от 3 до 4 куб. метров в час. (в зависимости от растворонасоса)
• Штукатурная машина имеет шнек вторичного перемешивания в приемном бункере, обеспечивая тем самым нахождение раствора в готовом состоянии долгое время.
• Подкрылки от грязи.
• Современная электробезопасная пусковая аппаратура.
• Детали из свареной стали — ремонтопригодность, надежность, качество.

Технические условия - ОКР4-048.00.00.000ТУ
Сертификат соответствия до 2013г.- № РОСС RU.МР13.В.00810
Декларация соответствия таможенного союза TC 2013г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - № ТС RU Д-RU.МP03.В.00003
"О безопасности машин и оборудования" (ТР ТС 010/2011) - № ТС RU Д-RU.МС41.В.00005
Декларация соответствия таможенного союза TC 2018г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - № ЕАЭС N RU Д-RU.РА01.В.89409
"О безопасности машин и оборудования" (ТР ТС 010/2011) - № ЕАЭС N RU Д-RU.РА01.В.89409
QR Code

  Примечание:

* - в зависимости от растворонасоса, перед приобретением уточнить марку насоса.

1 - в зависимости от растворонасоса. Внимание! Данная установка не является автоматизированным устройством. Производительность и непрерывность работы установки ШС-4/6-4 полностью зависит непосредственно от применения ручного труда персонала.

2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.
