Штукатурная станция ШС-4/6

При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.

Важно!: Данное строительное оборудование можно доукомплектовать.

  Технические характеристики: Показатель Ед.изм Значение Производительность1, не более м3/час 4/6 Объем приемного бункера, не более м3 2,3 Мощность электродвигателя привода элеваторного колеса кВт 5,5 Мощность ТЭН (бак с водой) кВт 5 Общая потребляемая мощность1 кВт 19,70/23,20 Частота вращения элеваторного колеса, расчетное об/мин 15 Объем минимального готового замеса при приготовлении раствора л. от 300 Растворная смесь для штукатурной станции Размер заполнителя мм до 5мм Марка согласно подвижности по ГОСТ 28013-98 - ПК3 и ПК4 Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 см от 10 до 14 Габаритные размеры установки     – Длина мм. 4550 – Ширина мм. 2450 – Высота мм. 2250 Масса1, не менее кг. 3150



В базовую комплектацию входит минимальный набор:
штукатурный рукав ф50 - 2м, хомут ф50 - 2шт., форсунка бескомпрессорная конструкции Шаульского ф38, коврик резиновый, паспорта на установку и комплектующие





Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:

Таблица 1

Показатель Ед.изм СО-49ПА2 СО-49ПА СО-49П2 СО-50Д СО-50ДМ СО-49Д Жесткие растворы - да да да нет нет нет Тип производимых работ - оштукатуривание поверхности и заливка полов оштукатуривание поверхности Основной рабочий элемент - поршень поршень поршень диафрагма диафрагма диафрагма Основные характеристики Производительность1 м3/час 3,0/4,0 4,0 3,0/4,0 6,0 6,0 4,0 Дальность подачи раствора1 − по горизонтали, не более2 м. 300 300 250 250 250 160 − по вертикали, не более2 м. 130 120 80 60 60 35

Подробные характеристики - см. таб. 1(а).





Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:

Таблица 2

Показатель Ед.изм СО-50ПА2 СО-50П2 СО-50ПА СО-50Д-АМ СО-50АМ СО-49Д-С Жесткие растворы - да да да нет нет нет Тип производимых работ - оштукатуривание поверхности и заливка полов оштукатуривание поверхности Основной рабочий элемент - поршень поршень поршень диафрагма диафрагма диафрагма Основные характеристики Производительность1 м3/час 4,0/5,3 4,5/6,0 6,0 6,0 6,0 4,0 Дальность подачи раствора1 − по горизонтали, не более м. 250 250 300 250 250 160 − по вертикали, не более м. 100 80 100 60 60 35

Подробные характеристики - см. таб. 2(а).



Достоинства ШС-4/6:

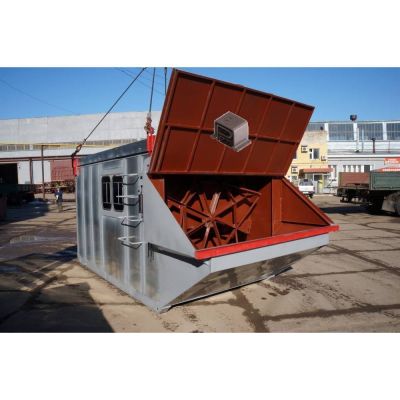

• объем приемного бункера 2,3 м3;
• удобный фургон для обслуживания оборудования;
• габариты, удобные для перевозки. В тентованной еврофуре 13,6м. можно перевезти станции ШС-4/6 в количестве 3шт.;
• минимальный вес при максимальной производительности;

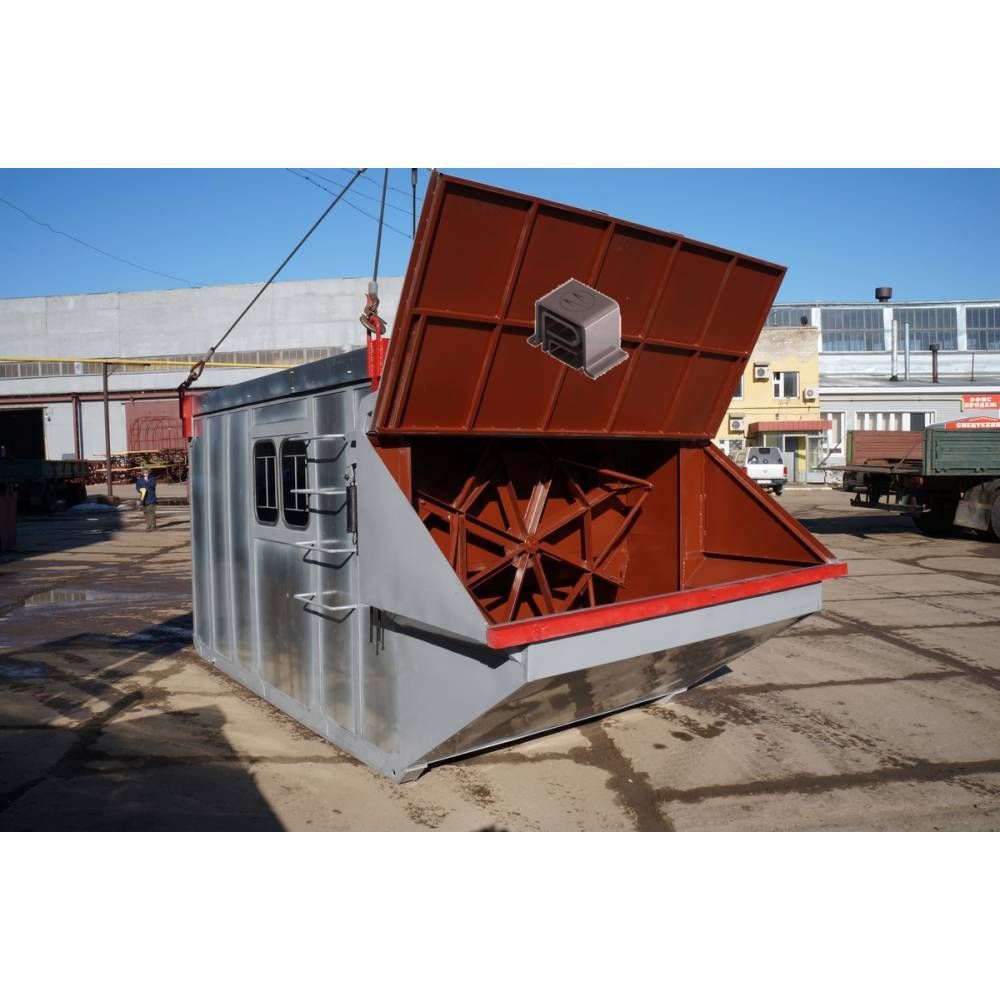

• усиленное однорядное элеваторное колесо;
• регулирование производительности ковшей;
• утепление приемного бункера минеральной ватой, отопление бункера — термоисточник — тепловентилятор 5кВт;
• 2-х опорный вал, увеличивающий срок службы опорных подшипников;
• возможность использования подшипников качения вместо подшипников скольжения (под заказ) — увеличивает срок службы;
• ремонтопригодность опорного вала;
• противоударный брус — компенсация удара борта самосвала о приемный бункер;
• детали из свареной стали — ремонтопригодность, надежность, качество;
• работа при низких температурах (отопление домика — термоисточник — подогреваемый бак с водой).

Технические условия - ОКР4-048.00.00.000ТУ
Сертификат соответствия до 2013г.- № РОСС RU.МР13.В.00810
Декларация соответствия таможенного союза TC до 2018г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - № ТС RU Д-RU.МP03.В.00003
"О безопасности машин и оборудования" (ТР ТС 010/2011) - № ТС RU Д-RU.МС41.В.00005
Декларация соответствия таможенного союза TC до 2023г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - № ЕАЭС N RU Д-RU.РА01.В.89409
"О безопасности машин и оборудования" (ТР ТС 010/2011) - № ЕАЭС N RU Д-RU.РА01.В.89409
QR Code

  Примечание:

1 - в зависимости от растворонасоса.

2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.

3 - ШС-4/6 (СО-50Д) является полным аналогом СШ-6 СО-50АМ, ПШУ-1, УШОС-6.
