Пневмонагнетатель СО-241К-Р11 (пневмо- бетононасос)

Пневмонагнетатель СО-241К-Р11 (пневмо- бетононасос) применяется для любых цементных растворных строительных смесей (раствор по ГОСТ 5802-86/бетон по ГОСТ 7473-2010) с крупностью заполнителя до 16мм, где максимальный размер зерна для подачи пневмонагнетателем не должен быть более 1/6-ти диаметра применяемых транспортных рукавов. Установка СО-241К-Р11 может подавать такие пластичные материалы, как цементные и ангидридные растворы для наливных полов, легкий бетон, строительный раствор, глиносоломенная смесь, садовый грунт, огнеупорные смеси, зернистый сыпучий материал, а так же бетон, карьерный песок и гравий с размером зерен до 8мм.2 Конфигурация лопаток смесителя позволяет одинаково уверенно работать с бетонами различной плотности и подвижности, а также приготавливать многокомпонентные строительные растворы.

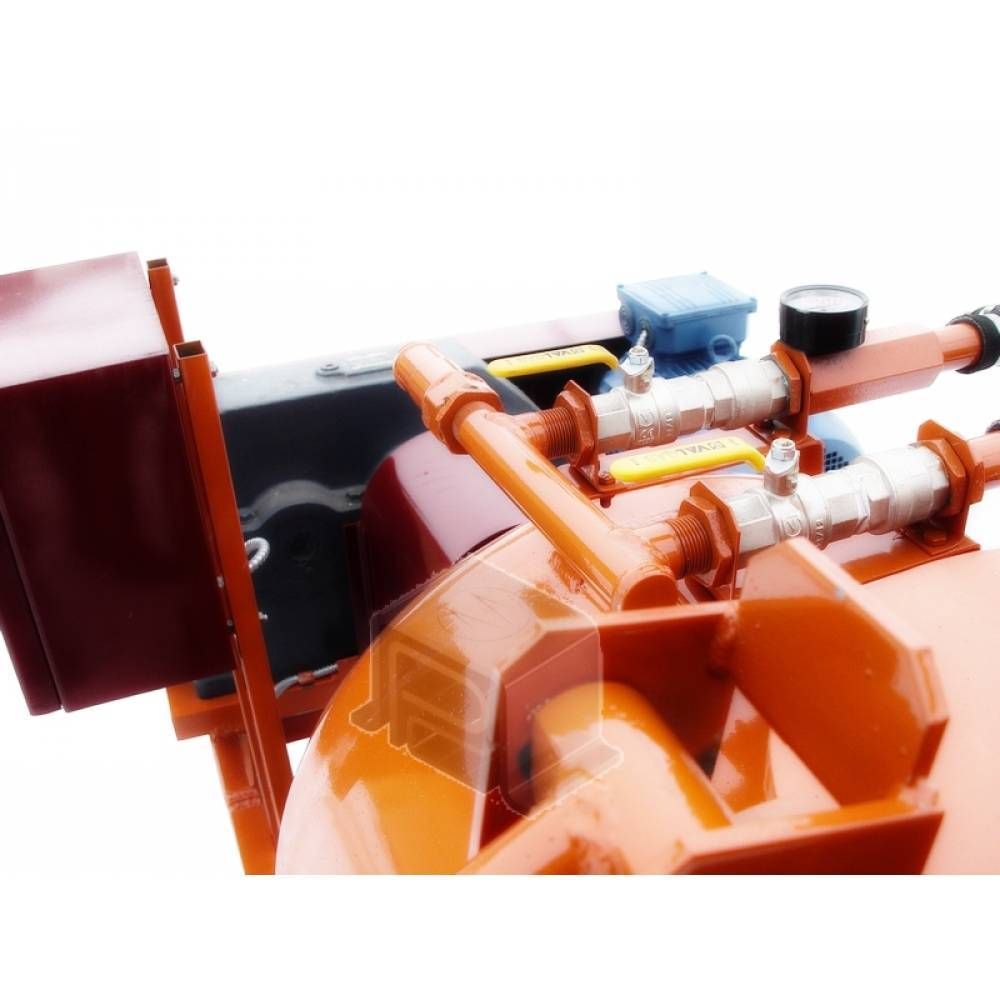

Смешивание компонентов осуществляется с помощью перемешивающего устройства, приводимого в действие электродвигателем через редуктор с предохранительной муфтой. Перемешивающее устройство представляет собой вал с установленными на нем лопастями с подгребающими лопатками. Плавная регулировка давления воздуха, нагнетаемого компрессором при выгрузке готовой смеси, позволяет максимально бережно перемещать приготовленный материал, что особенно важно при работе с растворами низких плотностей. Устройства управления подачей сжатого воздуха с использованием качественных и надежных комплектующих значительно повышают безопасность обращения с установкой, работающей под избыточным давлением. Все емкости и элементы, находящиеся под давлением, проходят проверку под высоким давлением.

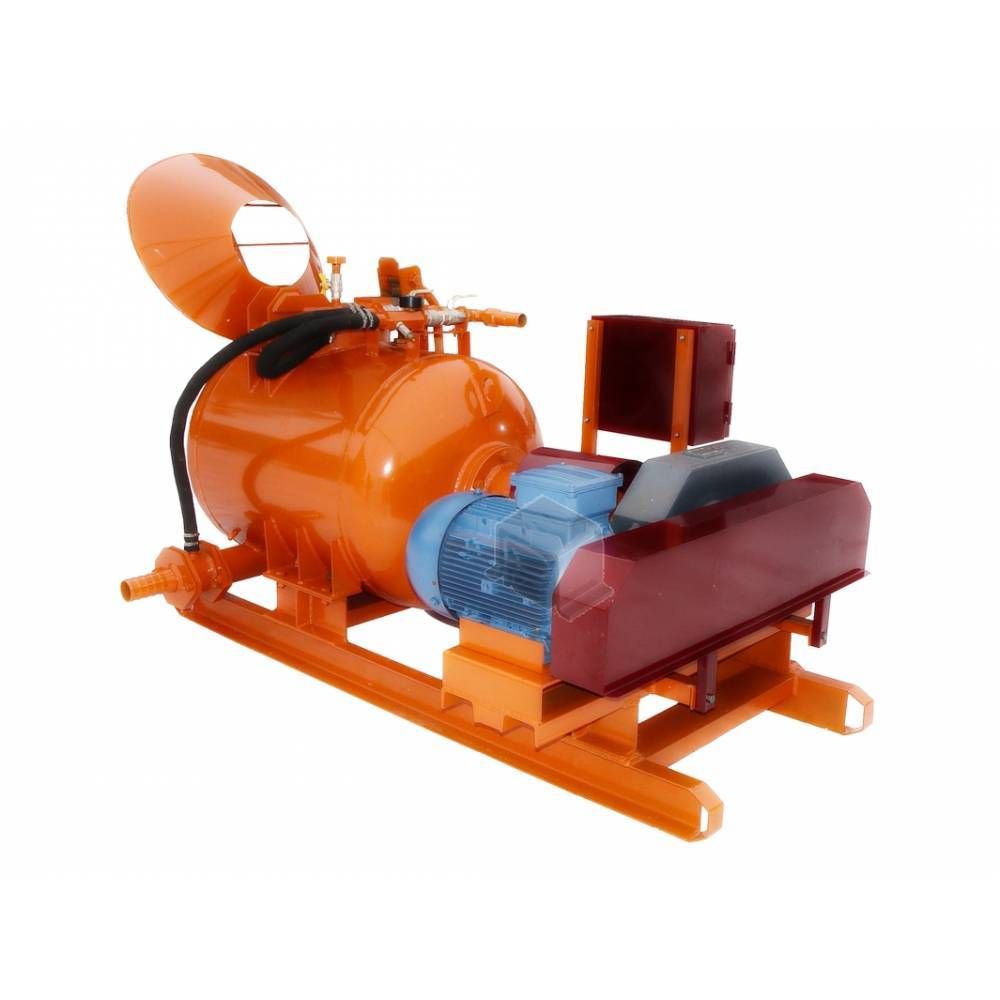

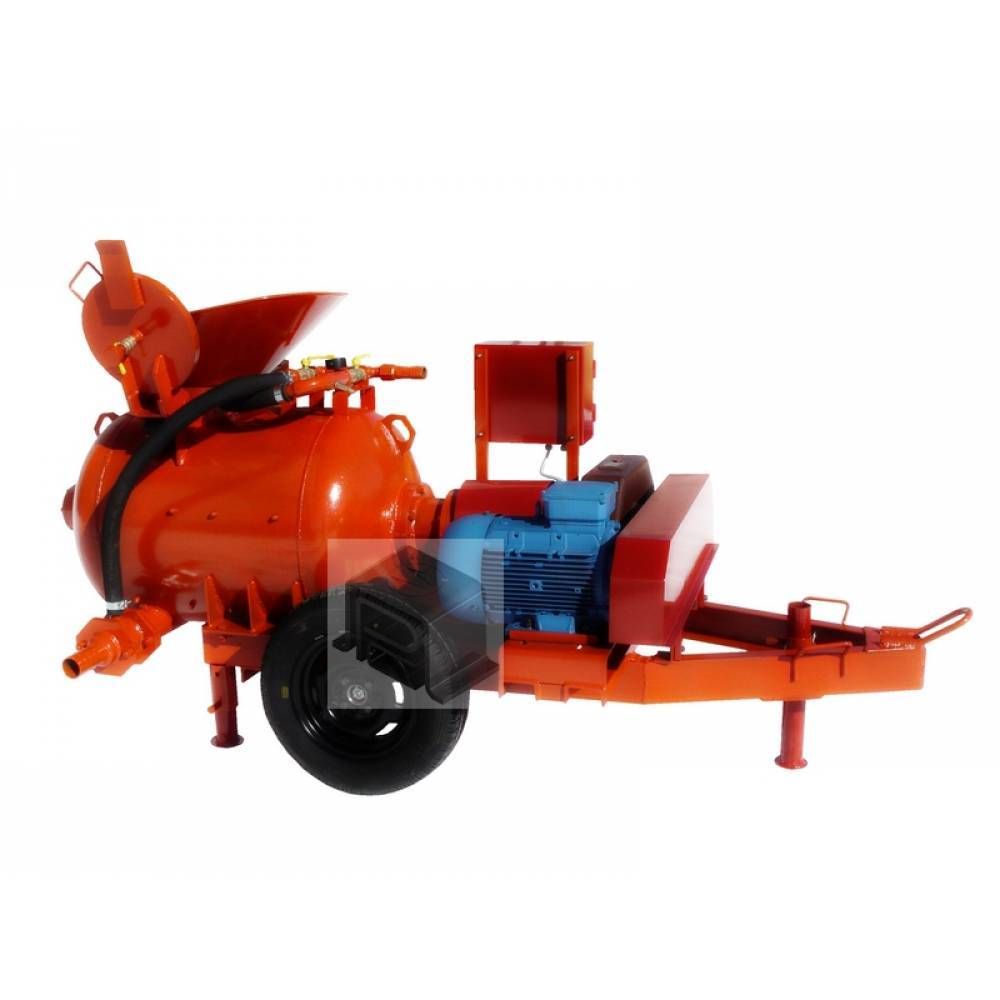

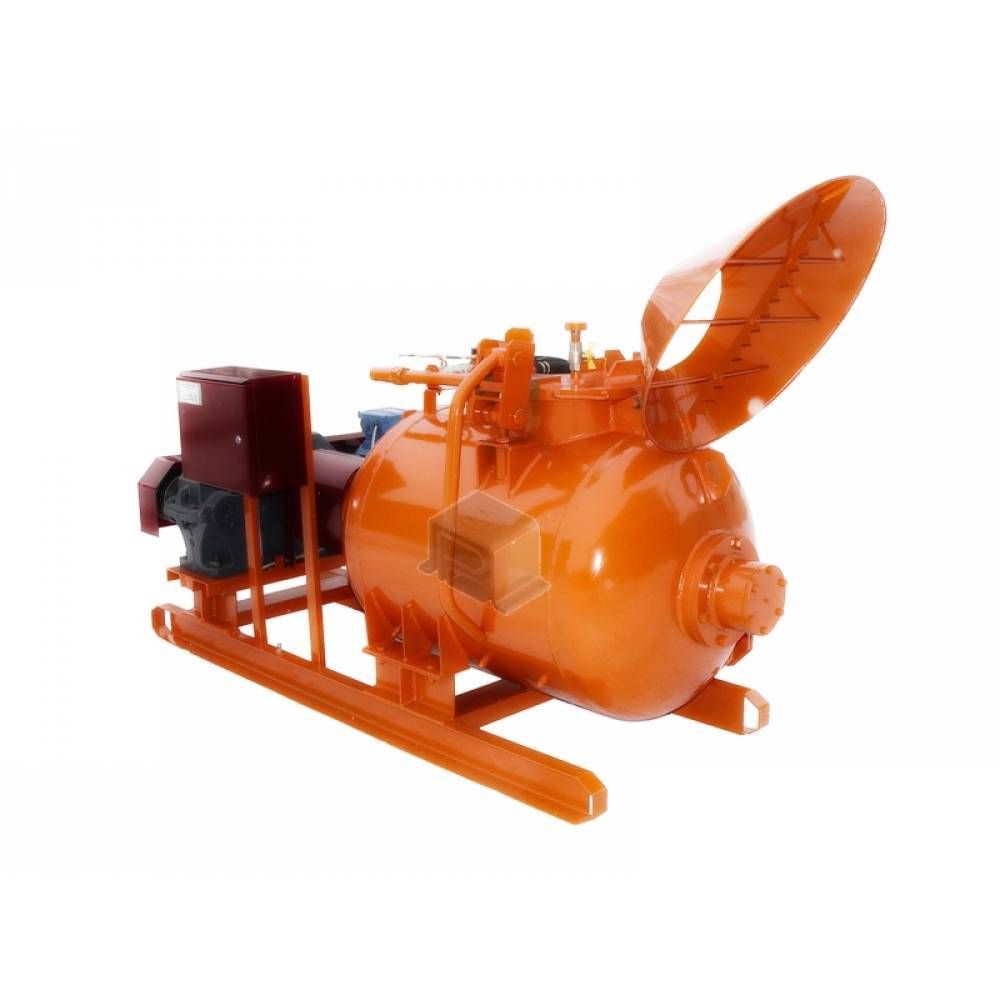

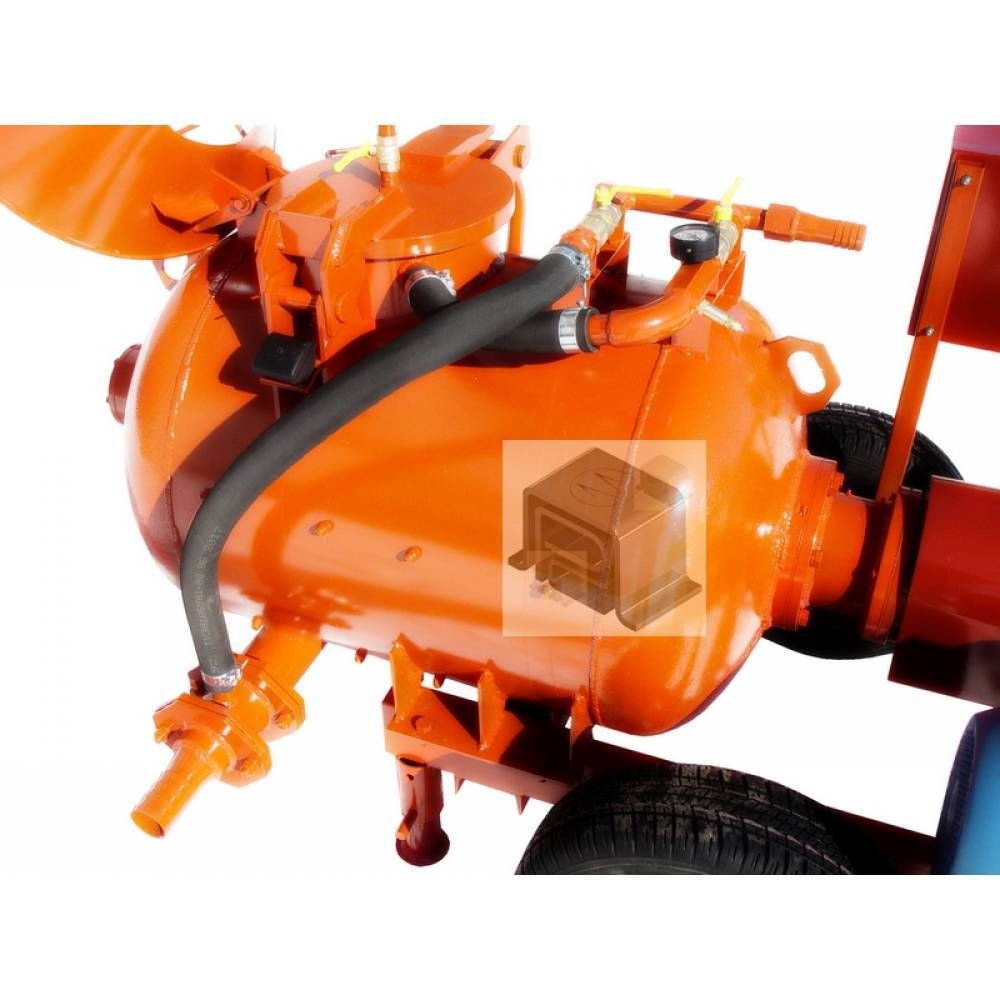

Пневмонагнетатель СО-241 К-Р11 представляет собой пространственную рамную конструкцию, оснащенную шасси для удобства транспортировки по строительному объекту. На раме установлена рабочая емкость (типа газгольдер), оснащенная валом с лопастями и подгребающими лопатками, уплотнительным устройством и рабочим приводом. Все элементы установки приводятся в движение с помощью шкафа управления, технологически размещенного на раме.



Внимание!

Сжатый воздух нагнетает смесь по растворопроводу из смесительной емкости к рабочему месту. Укладывайте подающие трубопроводы кратчайшим путем, но с большим радиусом поворота (равным шести внешним радиусам растворопровода), чтобы избежать перегибов.



Технические характеристики: Показатель Ед.изм Значение Производительность1 м3/час 5-8 Давление на смесь атм/бар
(кгс/см2) до 7 Объем готового замеса пневмонагнетателя м3 0,26 Объем резервуара м3 0,3 Мощность привода механического перемешивания кВт 7,5 Общая потребляемая мощность1 кВт 7,5 + NК Время перемешивания бетоносмесителя с 120...180 Частота вращения лопастного вала смесителя об/мин 42 Привод подачи смеси - пневматический Диаметр подключаемых бетоноводов мм 65 или 75 или 100 Срок службы лет 6 Растворная смесь для пневмонагнетателя Размер заполнителя2 мм до 8мм Марка согласно подвижности по ГОСТ 28013-98 - ПК2 Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 см от 4 до 6 Бетонная смесь для пневмонагнетателя Размер заполнителя2 мм до 16мм Марка по удобоукладываемости по ГОСТ 7473-2010 - П3 и П4 Измерение подвижности (методы контроля) по конусу ГОСТ 10181-2014 см от 8 до 20 Марка по удобоукладываемости по ГОСТ 7473-2010 - Ж2, Ж3 Измерение жесткости (методы контроля) по прибору Вебе согласно ГОСТ 10181-2014 с от 16 до 30 Габаритные размеры установки     – Длина мм. 2350 – Ширина мм. 1250 – Высота мм. 1550 Масса, не менее кг. 850 Дальность подачи1 − по длине, не более м. до 180 − по вертикали, не более м. до 60 (до 1003) Необходимые технические характеристики подключаемого компрессора: Производительность компрессора м3/мин от 3,5 до 5,25 Мощность кВт от 30 до 45 Номинальное рабочее давление атм/бар
(кгс/см2) 7   Преимущества пневмонагнетателя СО-241К-Р11:

• мы не используем громкий маркетинг, наше оборудование работает годами;
• наша реклама это довольный потребитель;
• достойная цена по сравнению с другим аналогичным по свойствам строительным оборудованием;
• пневмонагнетатель работает с любыми строительными смесями;
• люк со встроенным устройством сброса давления;
• возможность подключения растворо- бетонопроводов разного диаметра к пневмонагнетателю;
• транспортирование строительных смесей с размером заполнителя до 16 мм;
• отсутствие в пневмонагнетателе запчастей и комплектующих дорогих иностранных производителей;
• применение усиленной брони из высокоуглеродистой стали;
• возможность эксплуатации пневмонагнетателя в закрытых помещениях;
• возможность эксплуатации пневмонагнетателя в местах с повышенными требованиями к шуму;
• низкое потребление энергии пневмонагнетателем.
• повышенная надежность эксплуатации из-за простоты конструкции пневмонагнетателя.
•   Дополнительные комплектующие, поставляемые отдельно:
• гаситель;
• смесительная камера - Ф65мм/Ф75мм/Ф100мм;

Внимание!

Гаситель предназначен для снижения пульсации и скорости подачи растворов и бетонов при проведении строительных работ (приобретается отдельно).



Технические условия - ТУ 4833-013-54681284-2011

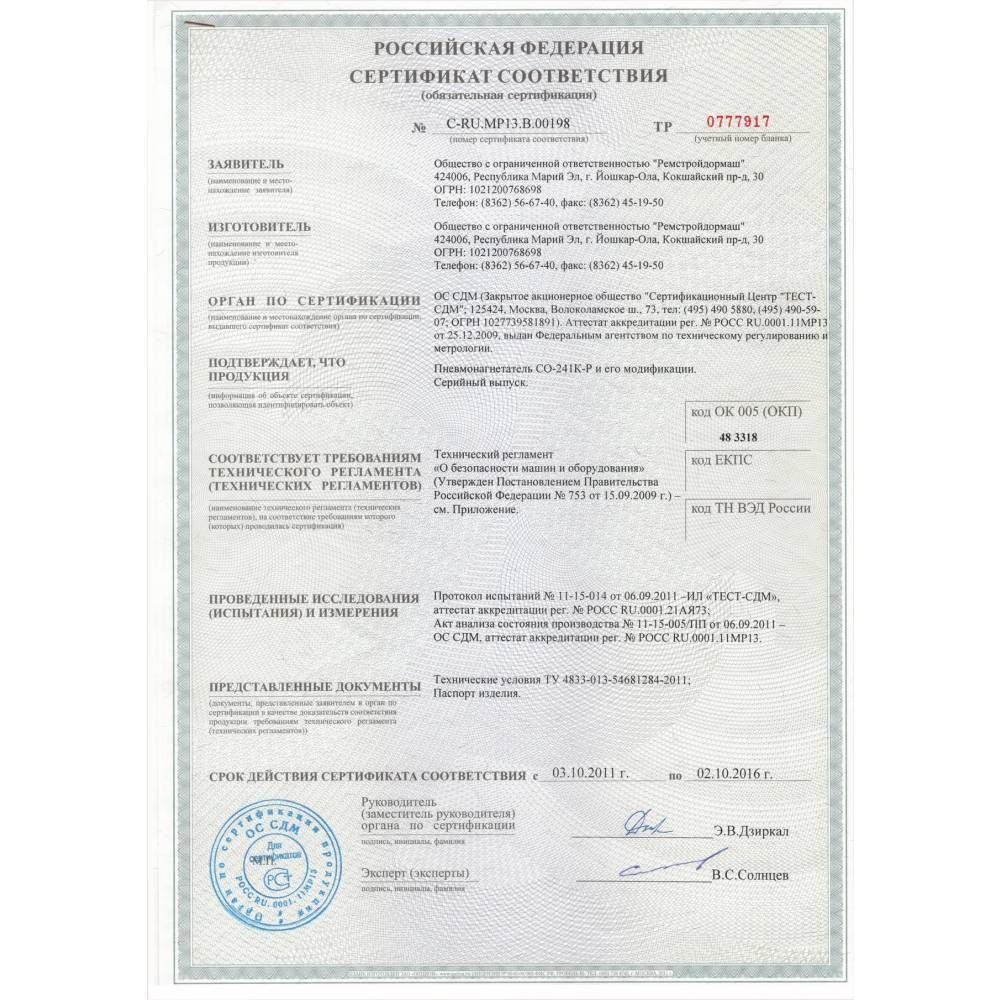

Сертификат соответствия - №РОСС C-RU.МР13.В.00198
Декларация соответствия таможенного союза TC до 2020г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - № ТС RU Д-RU.МР03.В.00036
"О безопасности машин и оборудования" (ТР ТС 010/2011) - № ТС RU Д-RU.МР03.В.00036

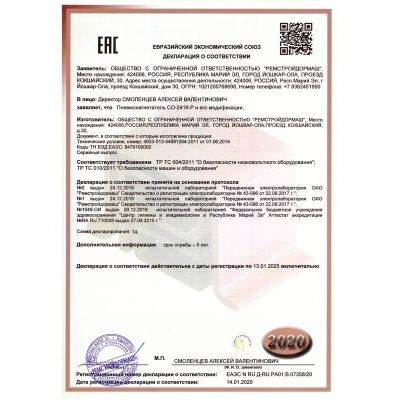

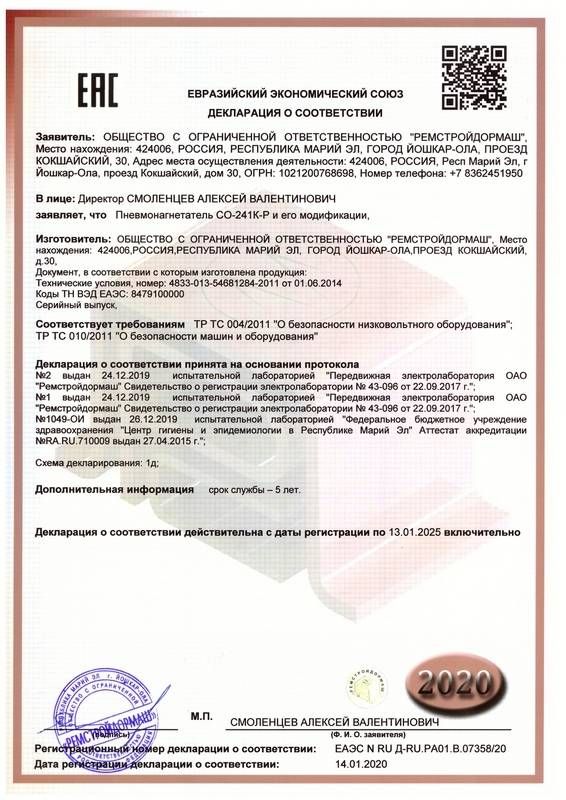

Декларация соответствия таможенного союза TC до 2025г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - ЕАЭС N RU Д-RU.РА01.В.07358/20
"О безопасности машин и оборудования" (ТР ТС 010/2011) - ЕАЭС N RU Д-RU.РА01.В.07358/20

QR Code

  Примечание:

1 - производительность и дальность подачи пневмонагнетателя определена в зависимости от мощности и производительности подключаемого компрессора.

2 - крупность фракции заполнителя зависит как от диаметра подключаемого растворо- и бетоноводов, так и от мощности и производительности подключаемого компрессора. Для растворо- бетоновода диаметром Ф65 фракция заполнителя до 8мм, для Ф75 - 12мм, для Ф100 - 16мм.

3 - здесь максимальные показатели, опытно достигнутые специалистами в области механизации строительства согласно технологии производства работ.

NK - мощность подключаемого компрессора

- является аналогом СО-126, СО-165, ПБН-1
